海湾GST-DJ-D44交流单相电压电流传感器
品牌: 海湾
型号: GST-DJ-D44
类型: 电源监控传感器
规格: 126mm*84.5mm
材质: ABS塑料
颜色: 黑色
参考价格: 0.0
优惠价格:
0.00
是否停产:
发货货期: 无货
购买数量:
产品详情
产品评论(0)

海湾GST-DJ-D44交流单相电压电流传感器


一,功能特点

交流单相电压电流传感器能够同时采集被监测设备电源的四路电压、四路电流值,也可以根据实际需要只采集某一路或某几路被监测设备电源的电压、电流值,并通过总线通讯上传到监控器,监控器可以指示电源故障类型,并发出声光故障信号。


二,技术参数

额定工作电压: DC 24V

工作电压范围: DC 12V-28V

静态功耗:     50m W

电压输入范围: AC 20-400V

电流输入范围: AC 0A-5A

测量精度:    3%

通讯:     二总线通讯协议

有效通讯距离: 1500m

安装方式:    导轨式安装

工作温度范围: - 40°C~55°C

储存温度范围: - 45°C~85°C

相对湿度、温度:20°C以下湿度90%不结露

防护等级:     IP30

产品符合:     GB28184-2011


三,接线端子图

海湾GST-DJ-D44交流单相电压电流传感器接线端子图


四,传感器和消防电源状态监控器连线方式和布线


传感器和消防电源状态监控器连线方式

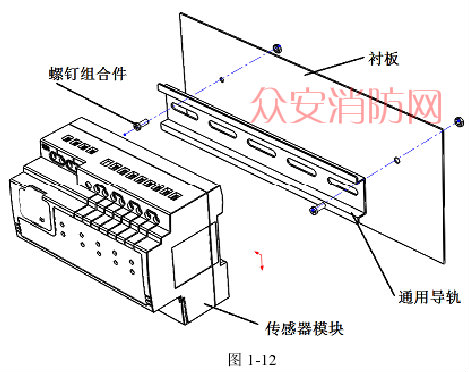

五,海湾GST-DJ-D40交流单相电压传感器安装示意图:

海湾GST-DJ-D40交流单相电压传感器安装示意图


六,指示显示及操作

传感器有通讯指示灯(绿色)和故障指示灯 (黄色)。通讯指示灯闪烁则指示传感器在进行通讯,故障指示灯闪烁则指示传感器所监测的设备电源出现故障。复位按键用于传感器的系统复位。

●   通讯设置

通讯设置是通过面板上的八位设置开关来实现的,其具体意义如下:

2 - 8位:通讯地址,2是高位,8是低位(置于ON位为1)。

修改通讯地址后,需重新上电,新的地址才能生效!

1位:工厂模式

●   地址拨码设置,如图 1-13 所示:

地址拨码图
