一，概述
1.1 OX620消火栓按钮(以下简称按钮),是人工发送报警信号、启动水泵及显示水泵运行指示的部件。
1.2 该按钮具有控制器自动编址和电子编码器编址两种编址方式。与我公司生产的OZH4800型火灾报警控制器配合使用。自动编址方式参见控制器使用说明书, 地址编码器编址方式参见地址编码器使用说明书。
1.3 OX620代表意义： O:ORENA；X: 消火栓按钮；6:6系列；20: 按钮类 QG: QG系列单片机
1.4 符合标准《GB16806-2006消防联动控制系统》。
1.5 OX620消火栓按钮使用说明书适用OX620-QG消火栓按钮
二，结构特征及工作原理
2.1壳体材料和颜色
采用ABS复合塑胶设计成型,外观红色、安装方便。
2.2工作原理、工作特性
该按钮采用MCU单片机微处器。当按钮安装位置附近发生火情时,觉察人员按下消火栓按钮的中心面板后,按钮报警红灯亮,同时向火灾报警控制器发出火警信号,控制器显示按钮对应的预先编好的具体位置并发出火警声。
2.3 主要部件
该消火栓按钮是由按钮开关、线路板,外壳主要部件组成。
三，技术特征
3.1 工作电压：DC20V～ 30V
3.2 监视电流: ≤250uA
报警电流：≤2mA
3.3 线制：二总线,无极性
3.4 地址设定范围：1～192号
3.5 触点容量：DC24V/1A
3.6 环境条件：温 度 -10℃～+50℃。
相对湿度 ≤95%（40±2℃）
3.7尺寸: 长:85mm 宽:85mm 高度:38.5mm
四，安装
4.1 安装基础、条件及要求
4.1.2 安装前消火栓按钮应保存在防尘、防潮、防霉的地方。
4.2 消火栓按钮的布线
4.2.1 要求用截面积1mm2以上的铜质双绞线,每米绞合节数为20～30,导线总电阻低于60Ω,总分布电容低于0.2uF。
在总线负载较重的情况下,宜根据实际**负载电流计算导线压降,以保证现场单元得到20V以上的总线电压。
4.2.2 屋顶的穿线管在装入底座后应使用密封膏或密封胶封堵,防止积水进入消火栓按钮。
4.2.3 接线时导线应使用冷压接线端子或做镀锡处理,不可随意缠绕。避免线头接触不良。
4.3 接线:各端子见图右图。
(1)S__/__S端子为一组常开触点,按下按钮后S__/__S两端闭合。
（可通过中间继电器直接启动现场消防水泵）。
(2) ZX1,ZX2端子接控制器信号两总线,不分极性。
(3) FK+,FK-端子为反馈信号DC24V输入,FK+端为正,FK-为负。（用于现场设备动作指示）。
4.5安装基础、条件及要求
4.5.1 底座安装
(1) 消火栓按钮的安装高度应距地面1.5m左右,安装时可选用安装孔距为60mm预埋盒。
(2) 事先选择好位置或在墙体上打出深度为30 mm以上Φ5孔径,用二枚塑料膨胀栓、插进钻的孔中。塑料膨胀栓应该和墙体表面齐平。用自功螺钉把底座安装在塑料膨胀栓孔中。在拧紧螺丝钉前,查验一下方向是否正确。如果不正确的话,调整方向,拧紧螺丝钉。
4.5.2消火栓按钮安装
应在工程装修完毕后安装,在安装消火栓按钮前,应检查安装导线对地绝缘电阻（用500V兆欧表量）是否大于20MΩ,同时应检查总线电压是否正常。按正确方向将消火栓按钮与底座相吻合用力将其可靠地卡在在按钮底座上。
五，操作、调试
1. 消火栓按钮与探测器安装在同一回路,正常巡检时,指示灯闪亮红色。当确认火警后需直接启动,用力按下中心操作面板即可报警,报警信号经总线传输给火灾报警控制器,同时指示灯红色常亮。通过控制器联动编程控制输出模块启动现场消防水泵。当水泵动作后应有一组反馈信号点亮按钮上的绿色指示灯。
2. 常开触点：该按钮有一组输出接点,平时为常开,按下为常闭。可通过中间继电器直接启动现场消防水泵。

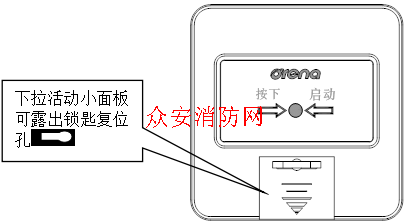

3. 复位：下拉活动小面板露出锁匙插孔
如图二所示,用配带的专用锁匙复位。在打开按钮活动小面板的时候速度请勿太快,用力请勿过猛,以免损坏活动小面板。
