尼特总线消防电话分机及插孔
品牌: 尼特
类型: 消防电话分机
规格: 见详细说明书
材质: ABS塑料
颜色: 红色
市场价: 0.0
购买数量:
产品详情
产品评论(0)

尼特总线消防电话分机及插孔


一,功能简介

与 HDM3210 总线制消防电话通讯盘组成电话系统,可应用于建筑物内紧急情况下的语音通信。

消防电话分机分为如下型号:

HD312 台壁式消防电话分机

HD322 消防电话插孔座

HD220 插孔式消防电话分机


二,主要性能及指标                                                                       

频率响应:300~3400Hz 

待机电流:HD312/HD322≤2.0m A 

摘机电流:HD312/HD322≤40m A 

总线电压:待机状态 DC18V~DC28V 

使用条件:同 HDM3210 

HD312:台式或壁挂安装。壁挂安装孔距为 100mm(垂直)

外形 198mm×87mm×67mm 

HD322: 86 盒安装方式

外形 86mm×86mm×36mm 

HD220:手持式,插入 HD322/230 插孔中可直接呼叫总机

外形 193mm×47mm×34mm


三,应用及特点

HD312 台壁式消防电话分机: 

二总线制通信系统专用接听分机。与 HDM3210 相连,组成总线制消防通信系统; 

直拨方式:摘机即可呼叫主机; 

安装方式:台式或壁挂式安装; 

正常监视状态有红色指示灯闪烁显示。

HD322 消防电话插孔座和 HD220 插孔式消防电话分机: 

HD322 消防电话插孔座和 HD220 插孔式消防电话分机是总线制消防电话通信系统专用的、相互配套的产品。HD322 消防电话插孔座与 HDM3210 多线制消防电话通讯盘总线相连,将 HD220 插孔式消防电话分机插入插孔座中,既可呼叫总机,总机摘机后相互通话; 

正常监视状态插孔座面板上有红色指示灯闪烁显示; 

直拨方式:将 HD220 插入插孔中即可呼叫主机; 

采用电工通用的整体墙面安装方式,防尘防潮,整体美观。


四,安装与说明

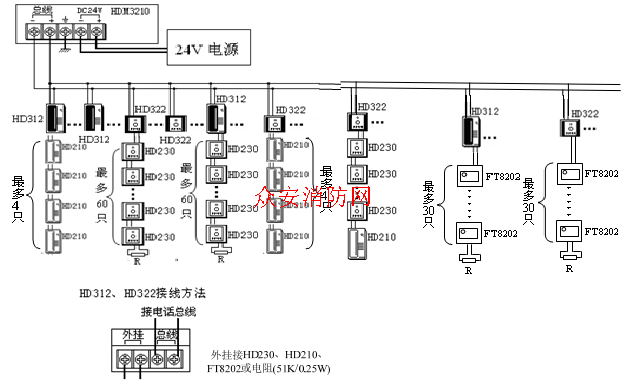

尼特消防电话总机控制器安装接线图

上图中电阻 R 均为 51K/0.25W 电阻。

上图中涉及部件:

FT8202: 手动火灾报警按钮(带电话指示灯)

HD210: 豪沃尔多线台壁式消防电话分机

HD230: 豪沃尔多线消防电话插孔

HD312:豪沃尔总线台壁式消防电话分机

HD322:豪沃尔总线消防电话插孔座 

总线电缆线应选用截面大于 1.0mm2的双绞线,尽量远离干扰源。在外挂端接入 HD230(或 FT8202)

时,需在最后一只 HD230(或 FT8202)的电话接线端子上并接 1 只 51K/0.25W 电阻; 

每门最多并联电话插孔座 HD230 不超过 60 个,否则挂接越多,通话声音越小; 

每门可并联 FT8202 手动火灾报警按钮(带电话指示灯)的电话插孔及电话插孔座 HD230 的总和不超过 30 个; 

单台总机系统中外挂插孔综合在 500~1000 只内为宜,外挂插孔过多时应考虑总线长度或减少接入的分机和插孔数量,以获得足够供电。单台消防电话总机提供给外接分机、插孔的最大电流为 270m A; 

总线上首先要接入 HD322 或 HD312 在线设备,才能在其“外挂” 端子上接入 HD230 或 HD210,外挂部件的地址与被挂的 HD322 或 HD312 的地址相同。
