尼特HDM2101多线制消防电话通讯盘
品牌: 尼特
型号: HDM2101
类型: 消防电话总机
规格: 482.6mm×88.1mm(2U)×318mm
材质: 金属
颜色: 银灰色
市场价: 0.0
购买数量:
产品详情
产品评论(0)

尼特HDM2101多线制消防电话通讯盘

一,功能简介

HDM2101 多线制消防电话通讯盘使用标准直流 24V 供电,前面板镶嵌电话座整体注塑件结构,轻触式按键,数字键盘输入,人性化操作,大型液晶显示屏,蓝色背光显示,实时时钟显示,美观大方、线条流畅。给使用、安装和维护带来了极大便利,具有结构紧凑、安装方便、通用性强、使用灵活、应用范围广,可靠性高等特点。

HDM2101 多线制消防电话通讯盘与分机 HD210、HD220、HD230 组成电话系统,可应用于建筑物内紧急情况下的语音通信。


二,应用及特点                                                                         

2N 线制连接,每门分机电话线长度适于 1500m 以内,电话电缆线应选用截面积大于 1.0 mm2铜芯双绞线(25 欧/km)。1~40 门分机地址,配接专用消防电话分机和消防电话插孔; 

实时时钟显示。总机断电后,时钟由电池供电确保走时不间断;

消防电话分机摘机或插孔式消防电话分机插入消防电话插孔中可直接呼叫总机。总机可通过地址操作与多部分机呼叫和通话。消防电话分机、消防电话插孔设有工作状态指示灯; 

自动记录呼叫或通话情况,通话时自动录音。具有电话线路断路故障判断能力,并有声光故障报警; 

HD210 电话分机和 HD230 电话插孔具有工作状态指示。


三,主要性能及指标                                                                      

频率响应:300~3400Hz(±3d B) 

门 数:8~40 门 (可选配用户板数量) 

分机环路电阻:≤1kΩ 

供电电压:DC24V±4V 

录音时间:≥20 分钟 

电话记录:100 条 

耗电电流:待机状态 ≤400m A

满载电流 ≤2A 

使用条件:环境温度 0℃~40℃

相对湿度 ≤90%RH 

储存温度:-25℃~55℃ 

外形尺寸:482.6mm×88.1mm(2U)×318mm                                                             

重 量:不大于 5kg


四,安装与接线

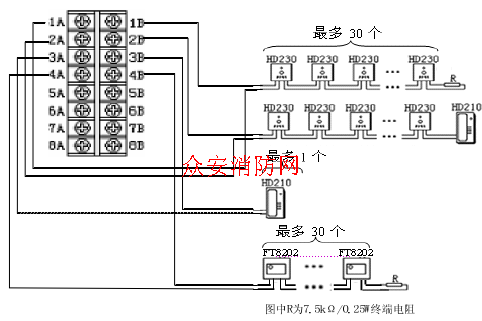

尼特HDM2101多线制消防电话通讯盘接线图



上图中涉及部件:

FT8202: 手动火灾报警按钮(带电话指示灯)

HD210:多线台壁式消防电话分机

HD230:多线消防电话插孔 

每路在最末端的插孔座的端子上并接 1 只用于开路故障判断的终端电阻 7.5kΩ/0.25W; 

每路最多可并联 30 个电话插孔座 HD230; 

每路仅限接入 1 部分机 HD210。HD210 必需接于末端,同时替代了终端电阻的功能; 

每路可并联 FT8202 手动火灾报警按钮(带电话指示灯)的电话插孔及电话插孔座 HD230 的总和不超过 30 个; 

消防电话总机的单路提供给外接分机、插孔的最大电流为 100m A。
