4.2.1 特点
GST-ZF-500Z 火灾显示盘是用单片机设计开发的汉字式火灾显示盘，用来显示已报火警的探测器位置编号及其汉字信息并同时发出声光报警信号。它通过消防总线与 GST200、GST500、GST5000、GST9000、及 GSTN1500 等火灾报警控制器相连，处理并显示火灾报警控制器传送过来的数据。当用一台火灾报警控制器同时监控数个楼层或防火分区时，可在每个楼层或防火分区设置火灾显示盘以取代区域火灾报警控制器。火灾报警控制器每个回路最多可配接 242 台火灾显示盘。
4.2.2 主要技术指标
（1） 工作电压：DC16.8V~DC27.6V
（2） 显示容量：120 条火警信息
（3） 显示范围：每屏显示 2 条火警信息，**条为首警信息，第二条为循环显示的火警信息；按自检/调显键时，**条为首警信息，第二条为调显火警信息。
（4） 线制：四线制，总线和电源线各两根，不分极性。
（5） 功耗
电源：静态功耗≤15mA(DC24V)
**功耗≤50mA (DC24V)
总线：电源供电时≤0.2mA
无电源时≤1.0mA
（6） 使用环境：
温 度：0℃～＋40℃
相对湿度≤95%，不凝露
（7） 外形尺寸：206mm×115mm×44mm
（8） 外壳防护等级：IP20
GST-ZF-500Z火灾显示盘,海湾楼层显示器,层显
4.2.3 结构特征、安装与布线

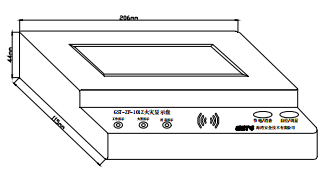

GST-ZF-101Z 火灾显示盘的外形示意图如图 2-74 所示：

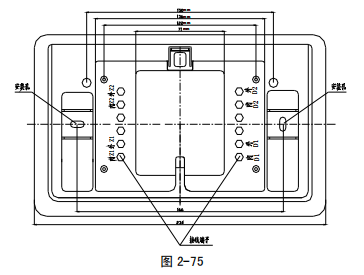

火灾显示盘分底座及显示盘两部分，采用壁挂式安装，外接线路可直接与火灾显示盘的底座连接，火灾显示盘安装底座示意图如图 2-75：
火灾显示盘安装示意图如图 2-76：
火灾显示盘接线端子示意图如图 2-77：
其中:
Z1、Z2：与火灾报警控制器连接的通讯总线，不分极性；
D1、D2：电源供电线，不分极性。
