特灵JTW-LD-ISL-2C缆式线型定温火灾探测器感温电缆(不可恢复)
品牌: 特灵
型号: JTW-LD-ISL-2C
类型: 不可恢复型
规格: 见详细说明书
材质: 见详细说明书
颜色: 红色
市场价: 0.0
优惠价:
****
购买数量:
产品详情
产品评论(0)

特灵JTW-LD-ISL-2C缆式线型定温火灾探测器感温电缆(不可恢复)


一、概述

  特灵JTW-LD-ISL-2C不可恢复缆式线型定温火灾探测器是一种具有稳定、可靠、价格低廉特点的缆式线型定温探测器,技术性能指标符合GB16280-2005《线型感温火灾探测器》及1号修改单的内容,JTW-LD-ISL-2C不可恢复缆式线型定温火灾探测器由感温电缆、电缆接线盒、终端盒三部分组成,采用无源触点输出方式,可方便地与其它厂家的火灾报警控制器配套使用,广泛应用于电缆廊道等工业场合。

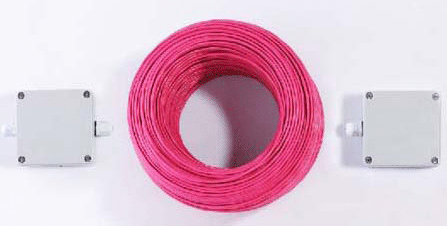

感温电缆、电缆接线盒、终端盒


二、功能特点

  (1)火警以无源触点形式输出;

  (2)感温电缆采用双绞结构,抗机械损伤、抗电磁干扰能力强;特别适用于冶金、电力、石油化工等工业场所的火灾探测。


三、主要技术指标

环境温度:

-10℃~50℃(信号转换器工作环境温度);

-30℃~50℃(感温电缆工作环境温度)

报警温度:85℃

长期工作相对湿度:≤98%,无凝水

火警信号输出:无源触点形式输出

执行标准:GB16280-2005


四、产品结构

  (1)产品组成

  JTW-LD-ISL-2C不可恢复缆式线型定温火灾探测器由感温电缆、电缆接线盒、终端盒三部分组成。

  (2)工作原理

  感温电缆一端经电缆接线盒接入报警控制系统的输入模块,另一端接终端盒;在报警温度以下时感温电缆不动作,当环境温度高于报警温度时,感温电缆动作并向输入模块提供一个闭合信号进行报警。


五、端子说明

  (1)接线盒端子说明

接线盒端子说明


接线盒端子说明示意图

  1)端子S、COM:接输入模块的信号输入端,S为正,COM为负;

  2)端子A、B:感温电缆输入端;

  3)E:接地保护端;

  (2)终端盒端子说明

终端盒端子图


终端盒端子图

  1)端子A、B:感温电缆输入端;

  2)端子C、D:备用模块终端电阻接入端;

  在终端盒中提供了以下几种规格的终端电阻,用户可根据输入模块的要求通过短路环进行选择;如无合适的终端电阻,则拔出短路环,将由随输入模块提供的终端电阻接入端子SA1、SB1即可;

  可供选择的终端电阻是:2.4K、3.3K、4.7K、10K。

  必须严格按照说明进行接线,并确认无误;否则将影响探测器运行的稳定性甚至造成探测器的损坏。
