(停产)松江云安HJ-1750(无源接点型)输入模块
品牌: 松江云安
型号: HJ-1750
类型: 输入模块
材质: ABS塑料
颜色: 乳白色
市场价: 0.0
优惠价:
****
购买数量:
产品详情
产品评论(0)

一、HJ-1750(无源接点型)输入模块概述:


  HJ-1750型中继模块用于接收消防联动设备输入的常开或常闭开关量信号,并将联动信息传回火灾报警控制器(联动型)。主要用于配接现场各种主动型设备如水流指示器、压力开关、位置开关、信号阀、湿式报警阀及能够送回开关信号的外部联动设备等。这些设备动作后,输出的动作信号可由模块通过信号二总线送入火灾报警控制器;产生动作报警信号,并可通过火灾报警控制器来联动其它相关设备动作,应与无源触点连接。

本模块可采用电子编码器完成编码设置。当模块本身出现故障时,控制器将产生报警并可将故障模块的相关信息显示出来。


二、HJ-1750(无源接点型)输入模块主要技术指标:

(1)二总线制;有极性

(2)监控电流<350μA

(3)动作电流<20mA

(4)线制:与控制器的信号二总线连接

(5)使用环境:温度:-10℃~+55℃      相对湿度≤95%,不结露

(6)外壳防护等级:IP30

(7)外形尺寸:86mm×86mm×39.5mm(30)


三、HJ-1750(无源接点型)输入模块结构特征、安装与布线:


  本模块的外形及结构与HJ-1751中继模块相同,安装方法也相同,其对外端子示意如下图:

HJ-1750(无源接点型)输入模块接线端子图


其中:

S+、S-:与控制器信号二总线连接的端子

无源反馈:与设备的无源常开触点(设备动作闭合报警型)连接;

布线要求:信号总线S+、S-采用阻燃RVS型双绞线,截面积≥1.0mm2;无源采用阻燃BV线,截面积≥1.0mm2。

注:插上短接块为水流模块;去掉短接块为输入模块。

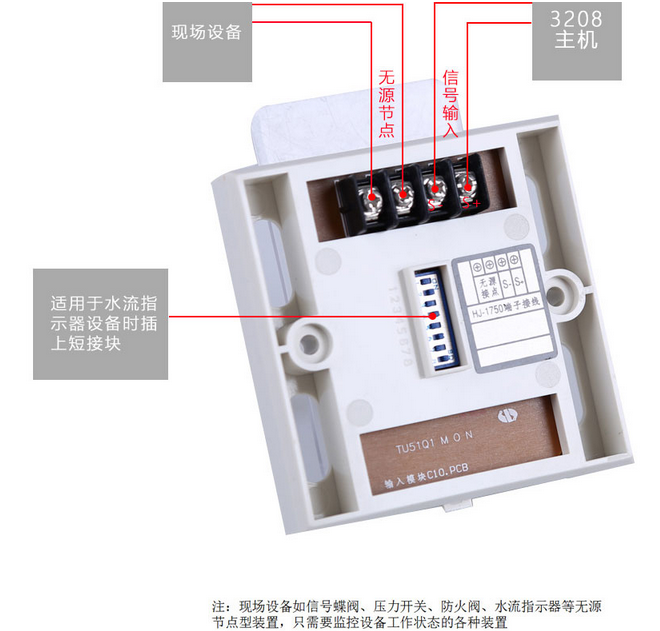

HJ-1750(无源接点型)输入模块具体端子接线图

四、HJ-1750现场接线说明:

第一步:准备2组RVS2*1.5线(信号总线)。

第二步:将线从HJ-1750(无源接点型)输入模块底座后面的穿线孔穿过。将水流指示器,信号碟阀,压力开关等其他开关量设备的信号接入到无源触点端子上。检查现场接线,安装好模块,接线完成。
