(停产)松江云安HJ-1825输入/输出模块
品牌: 松江云安
型号: HJ-1825
类型: 输入输出模块
材质: ABS塑料
颜色: 乳白色
市场价: 0.0
优惠价:
****
购买数量:
产品详情
产品评论(0)


已停产,可以用HJ-9501替代


一、HJ-1825输入/输出模块概述:

HJ-1825输入/输出模块(以下简称模块),主要用于连接需要火灾报警控制器控制的消防联动设备,如警铃、声光报警器、阀、口、电梯、广播切换等,并可接收设备的动作回答信号。


二、HJ-1825输入/输出模块特点:

1.地址编码可由电子编码器事先写入,也可由控制器直接更改,工程调试简便可靠。

2.输出继电器提供二常开二常闭转换触点,触点容量AC250V/3A,DC24V/5A,模块接收无源常开反馈信号


三、HJ-1825输入/输出模块技术特性:

1.监控电流:<240µA

2.报警电流:<40mA

3.接线要求:RVS线≥1.0mm2   DC24V   电源线≥2.5mm2

4.使用环境:温度-10℃~+50℃                           相对湿度≤95%(40℃ +2℃,-2℃)

5.外形尺寸及颜色:86×86×39.5(30)   象牙白色

6.设置要求:信号总线(s+,s-)二根,二进制地址码;电源总线(DC24V)二根。与控制对象间的控制线、反馈线根据具体情况而定。


四、HJ-1825输入/输出模块结构特征与工作原理:

1.HJ-1825模块外形实体图如图1所示。


HJ-1825输入/输出模块接线端子示意图

                             图1


2.工作原理

模块内嵌微处理器,微处理器实现与火灾报警控制器通讯、电源总线掉电检测、输出控制、输入信号逻辑状态判断、输入输出线故障检测、状态指示灯控制。模块接收到火灾报警控制器的启动命令后,吸合输出继电器,并点亮指示灯。模块接收到设备传来的回答信号后,将该信息传到火灾报警控制器。

HJ-1825输入/输出模块

图2   内部端子示意图

其中:

S+、S-:与控制器信号二总线连接的端子

+24V、GND:DC24V输入端子

无源反馈:与设备的无源常开触点(设备动作闭合报警型)连接

常开   中心:常开输出端子

常闭   中心:常闭输出端子

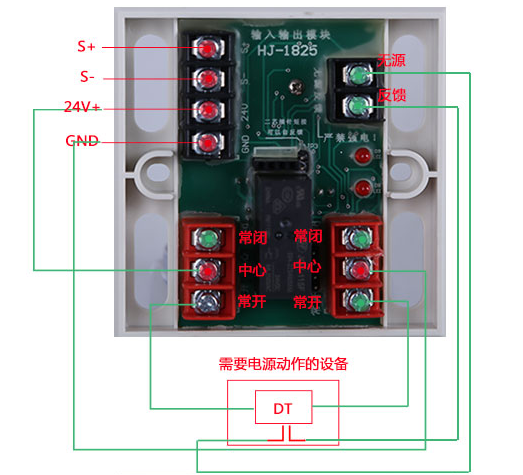

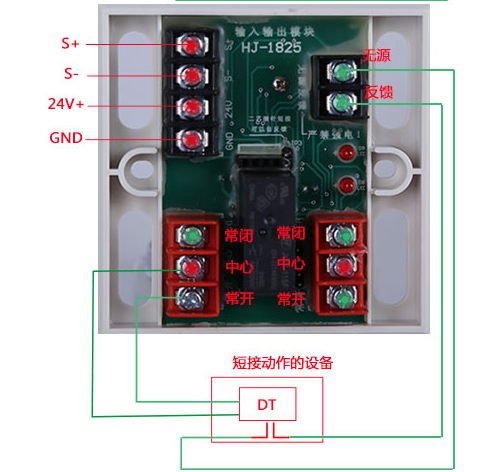

HJ-1825输入/输出模块端子详细接线图


五、HJ-1825输入/输出模块安装与布线:

1.安装前应首先检查外壳是否完好无损,标识是否齐全。

2.模块采用明装方式,底壳与模块间采用插接式结构安装,安装时只需拔下模块,从底壳的进线孔中穿入电缆并接在相应的端子上,再插好模块即可安装好模块。

3.模块采用线管预埋安装,将底盒安装在86H50型预埋盒上,安装孔距为60mm.

4.布线方式:信号二总线宜选用截面积≥1.0mm2的RVS双绞线,穿金属管或阻燃管敷设;24V电源线采用阻燃BV线,截面积≥1.5mm2;无源采用阻燃BV线,截面积≥1.0mm2;控制采用阻燃BV线,截面积≥1.0mm2。
