海湾防爆设备接口模块箱GST-LD-8332_布线|应用|接线图
2017-04-29 20:51

海湾防爆设备接口模块箱GST-LD-8332_布线|应用|接线图


一、结构特征、安装与布线

本模块箱外形结构及安装方法均与GST-LD-8331模块箱相同。

模块箱应安装在安全区域,本安侧和非本安侧接线应分开,并保持一定距离(至少为50mm)。安全栅接地必须可靠,连接螺钉必须拧紧,不可松动,接地电阻不能大于4W。

其接线端子如图1-37:

GST-LD-8332防爆设备接口模块箱接线端子箱

GST-LD-8332防爆设备接口模块箱接线端子箱

其中:

Z1、Z2:接控制器二总线,无极性;

D1、D2:接直流24V,无极性;

3、4:即安全栅的3、4两端,接防爆探测器及防爆手动火灾报警按钮,3为正,4为负。

本模块箱内含GST-AS-200型齐纳安全栅,主要技术参数参见第一章3.1节。


二,布线要求:

信号总线Z1、Z2采用阻燃RVS型双绞线,截面积≥1.0mm2;电源线D1、D2采用阻燃BV线,截面积≥1.5mm2。安全栅至探测器或手动火灾报警按钮间的电缆应选用截面积≥1.0mm2的本安电缆,且电缆间分布电容不得大于0.083μF,分布电感不得大于4.0mH。

本安电缆的长度应按如下方法进行计算:

计算本安电缆长度应验算电缆的分布电容和分布电感值是否满足要求。通常电缆分布参数按集中参数考虑,其值与电缆长度成正比,即

CC≤CO-Ci,LC≤LO-Li

式中:CO、LO——关联设备给出的最大外部允许电容和电感量;

Ci、Li——本安设备内部最大等效电容和电感量(我公司本质安全型产品的Ci、Li均为0);

CC、LC——允许电缆的最大分布电容和电感量。

例如,某工程选用了JTY-GF-GST104(Ex)点型光电感烟火灾探测器,配接GST-LD-8332模块箱内安全栅CO=0.083μF,LO=4.0mH,如选择某本安电缆参数为Lk≤0.8μH/m,Ck≤180pF/m,选用本安电缆最长为:

则选用本安电缆长度应≤461m。


三、应用方法

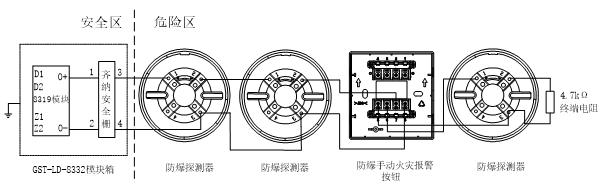

模块箱可与防爆的感温火灾探测器、感烟火灾探测器及手动火灾报警按钮一起接入火灾报警控制器系统中组成本安型防爆系统。在系统连线末端必须连接一4.7kΩ终端电阻,且一只模块箱混接的各类防爆探测器及报警探测器不能超过10只。系统连线如图1- 38所示。

GST-LD-8332防爆设备接口模块箱应用图

GST-LD-8332防爆设备接口模块箱应用图
