海湾模块箱GST-LD-8331_安装|应用|接线图
2017-04-29 20:01

海湾模块箱GST-LD-8331_应用|安装|接线图


一、结构特征、安装与布线

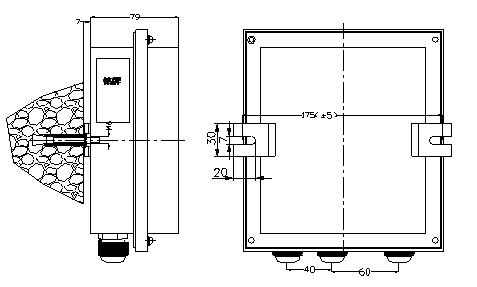

(1) 模块箱外形示意图如图1-32:

GST-LD-8331防爆消火栓按钮接口模块箱外形尺寸图

GST-LD-8331防爆消火栓按钮接口模块箱外形尺寸图

(2) 安装方法

模块箱安装可用两只M6×60膨胀螺栓将其固定在墙壁上,安装尺寸如图1- 33所示。

GST-LD-8331防爆消火栓按钮接口模块箱安装示意图

GST-LD-8331防爆消火栓按钮接口模块箱安装示意图

模块箱接线端子如1- 34所示。

GST-LD-8331防爆消火栓按钮接口模块箱接线端子图

GST-LD-8331防爆消火栓按钮接口模块箱接线端子图

其中本安侧端子为安全栅端子,非本安侧端子为模块端子:

Z1、Z2:接控制器总线,无极性

D1、D2:接直流24V,无极性

I、G:输入2端子,无源输入,连接消防泵反馈端

O、G:输出端,有源输出,24V/100mA

3、4:安全栅3、4两端,接消火栓报警按钮,3为正,4为负模块箱应安装在安全区域,本安侧和非本安侧接线应分开,并保持一定距离(至少为50mm)。

模块箱内含GST-AS-300型齐纳安全栅,主要技术参数参见第一章3.2节。

布线要求:信号总线Z1、Z2采用阻燃RVS型双绞线,截面积≥1.0mm2;电源线D1、D2采用阻燃BV线,截面积≥1.5mm2。安全栅至报警按钮间的电缆应选用截面积≥1.0mm2的本安电缆,且电缆间分布电容不得大于0.083μF,分布电感不得大于4.0mH。

本安电缆的长度计算参见GST-LD-8332中布线要求的相关内容。


三、使用及操作

编码操作:可利用本公司生产的GST-BMQ-2型电子编码器进行现场编码。编码时将编码器与总线端子Z1、Z2连接,在待机状态,输入模块的地址编码(模式1地址范围1~241,模式2地址范围1~242),按“写码”键即完成编码工作。

输入设定参数:编码器在待机状态时,输入开锁密码,按下“清除”键,再按下“功能”键,最后按下数字键“3”,屏幕上最后一位会显示一个“-”,输入设定参数,按下“编码”键,屏幕上将显示一个“P”字,表明相应的设定参数已被写入,按“清除”键返回。本模块的输入设定参数出厂设为单编码模式(设定参数为2),现场可设定参数如下所示:

  1   模式1:输入设定参数为1。模块占用2个地址,上传信息时,输入1端口信息占用地址一,输入2、输出端口信息占用地址二。

2   模式2:输入设定参数为2。模块占用1个地址,输入2端口的动作、动作恢复信息不上传(可由多线制上传)。出厂默认设置


四、应用方法

每个模块箱可配接10只消火栓按钮,消火栓按钮需串联连接。在消火栓按钮末端和消防泵反馈端需接4.7kW终端电阻。模块箱应安装在安全区域,本安侧和非本安侧接线应分开并保持一定距离(至少为50mm)。外壳(出厂时已经与安全栅接地端子连接)必须就近可靠接地,连接螺钉必须拧紧,不可松动,接地电阻不能大于4W。

模块箱应用示意图如图1- 35、1- 36所示,其中图1- 35为单个模块箱控制一台消防泵的情况,图1- 36为多个模块箱同时控制一台消防泵的情况。输出端和输入2端的2个G端子内部相连,实际布线只需接其中一个即可

模块箱系统构成图如图1- 35、1- 36:

GST-LD-8331防爆消火栓按钮接口模块箱应用方法图

GST-LD-8331防爆消火栓按钮接口模块箱应用方法图

GST-LD-8331防爆消火栓按钮接口模块箱应用示意图

GST-LD-8331防爆消火栓按钮接口模块箱应用示意图

模块箱不能和J-SAM-GST9124消火栓按钮并联使用, J-SAM-GST9124消火栓按钮需要单独加启泵继电器控制。

模块反馈端不能和其他设备并联,如果需要接入其他设备检测反馈信息,反馈端需单独接线。
