海湾广播输出模块GST-LD-8305_应用|接线图

2017-04-29 19:55

海湾广播输出模块GST-LD-8305_应用|接线图


一、结构特征、安装与布线

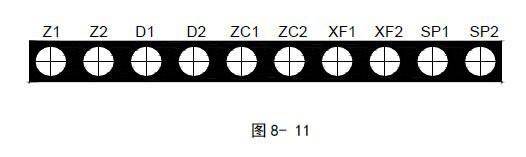

GST-LD-8305 型模块的外形尺寸及结构与GST-LD-8319 输入模块相同,安装方法也相同,其对外端子示意图如图8-11:

GST-LD-8305广播输出模块接线端子示意图

GST-LD-8305广播输出模块接线端子示意图

其中:

Z1、Z2:接火灾报警控制器信号二总线,无极性

D1、D2:DC24V 电源输入端子,无极性

ZC1、ZC2:正常广播线输入端子

XF1、XF2:消防广播线输入端子

SP1、SP2:与放音设备连接的输出端子

布线要求:无极性信号二总线采用阻燃RVS 双绞线,截面积≥1.0mm2,DC24V 电源二总线采用阻燃BV 线,截面积≥1.5mm2,正常广播线ZC1、ZC2 消防广播线XF1、XF2 及放音设备的连接线SP1、SP2 均采用阻燃RV 线,截面积≥1.0mm2。

注意:如果GST-LD-8305 模块接入正常广播线,需要在正常广播线和GST-LD-8305 模块之间串接两个250V-22μM 双极性铝电解电容器。


二、应用方法

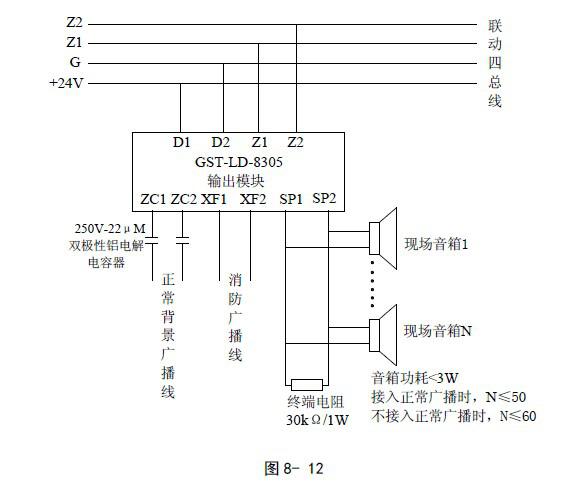

系统接线图如图8-12 所示。

GST-LD-8305广播输出模块应用示意图

GST-LD-8305广播输出模块应用示意图
