海湾消防报警主机,海湾火灾报警控制器,JB-QB-GST500布线接线图
2017-04-19 20:22

海湾消防报警主机,海湾火灾报警控制器,JB-QB-GST500布线接线图


一,技术特点:

(1) 线制:

a. 控制器与探测器间采用无极性信号二总线连接,与各类控制模块间除无极性二总线外,还需外加二根DC24V 电源总线

b. 与其它类型的控制器采用有极性二总线连接,对于火灾报警显示盘,需外加两根DC24V 电源供电总线

c. 与彩色CRT 系统采用四芯扁平电话线,通过RS-232 标准接口连接,最大连接线长度不宜超过15m

d. 直接控制点与现场设备采用三线连接

(2) 使用环境:

温度: 0℃~+40℃

相对湿度≤95%,不结露

(3) 电源:主电为交流220V+10%-15%,内装DC24V 14Ah 密封铅电池作备电

(4) 监控状态功耗≤55W,火警状态最大功耗≤70W

(5) 外形尺寸:500mm×700mm×170mm

(6) 最大接线长度≤1000m


二、结构特征、安装与布线:

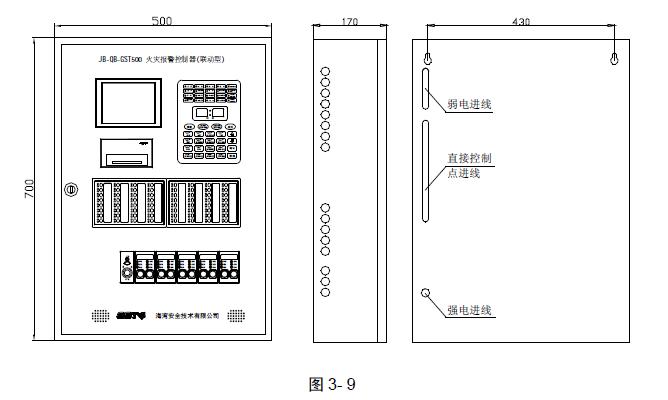

JB-QB-GST500 型控制器的外形尺寸示意图如图3-9:

JB-QB-GST500 型控制器的外形尺寸示意图如图

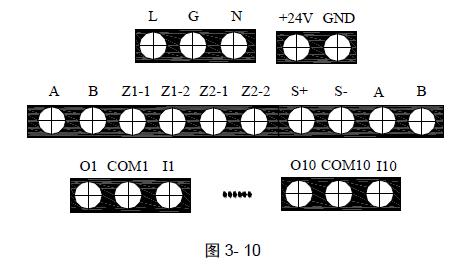

本控制器为壁挂式结构设计,可直接明装在墙壁上,其对外接线端子示意图如图3-10:

JB-QB-GST500火灾报警控制器接线端子图

JB-QB-GST500火灾报警控制器接线端子图

其中:

L、G、N:AC220V 接线端子及交流接地端子;

A、B:连接火灾显示盘的通讯总线端子;

Z1-1、Z1-2,Z2-1,Z2-2:二路无极性信号二总线端子;

S+、S-:火灾报警输出端子(报警时可配置成24V 电源输出或无源触点输出);

A、B:连接其它种类控制器的通讯总线端子;

+24V、GND:辅助电源输出,最大输出容量DC24V/0.4A;

O、COM:组成直接控制输出端,O 为输出端正极,COM 为输出端负极,启动后O 与COM 之间输出DC24V;为实现检线功能,O 与COM 之间接ZD-01 终端器;

I、COM:组成反馈输入端,接无源触点;为实现检线功能,I 与COM 之间接4.7kΩ终端电阻。


布线要求:

a.控制器信号总线采用阻燃RVS 双绞线,截面积≥1.0mm2

b. 控制器与控制器及火灾显示盘之间的通讯总线采用阻燃屏蔽双绞线,截面积≥1.0mm2

c.控制器输出的直接控制点外接线采用阻燃BV 线,1.5mm2≥截面积≥1.0mm2

d.与彩色CRT 系统采用阻燃四芯扁平电话线,通过RS-232 标准接口连接,最大连接线长度不宜超过15m
