海湾火灾报警控制器,海湾消防报警主机JB-QB-GST200_接线图
2017-04-19 20:13

海湾火灾报警控制器,海湾消防报警主机JB-QB-GST200_接线安装图


一、结构特征、安装与布线:

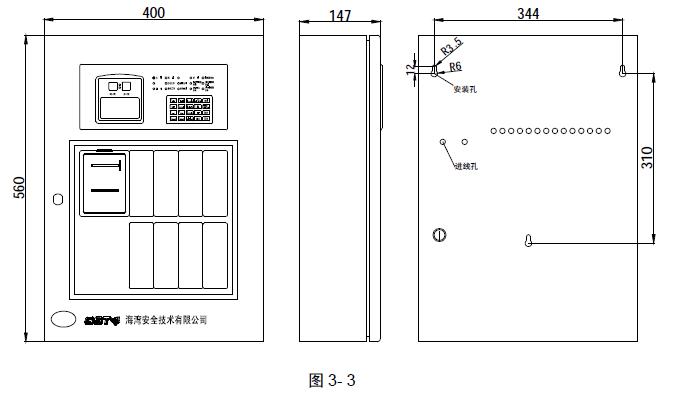

JB-QB-GST200 火灾报警控制器的外形尺寸示意图如图3-3:

JB-QB-GST200 火灾报警控制器的外形尺寸示意图

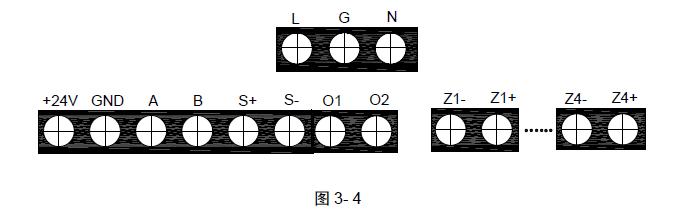

本控制器为壁挂式结构设计,可直接明装在墙壁上,其外部接线端子如图3-4:

JB-QB-GST200火灾报警控制器接线端子图

JB-QB-GST200火灾报警控制器接线端子图

其中:

L、G、N:交流220V 接线端子及交流接地端子;

+24V、GND:控制器直流输入端子;

A、B:连接火灾显示盘(VDR 系统)的通讯总线端子;

S+、S-:警报器输出,带检线功能,终端需要接0.25W 的4.7kΩ电阻,输出时有DC24V/0.15A的电源输出;

O1、O2:火灾报警延时输出端子(无源常开控制点,报警时延时2 分钟后闭合);

Z1+、Z1-:第1 路探测总线输出端子;

Z2+、Z2-:第2 路探测总线输出端子;

Z3+、Z3-:第3 路探测总线输出端子;

Z4+、Z4-:第4 路探测总线输出端子。


布线要求:

a.信号二总线Z1、Z2 采用阻燃RVS 双绞线,截面积≥1.0mm2

b.通讯总线A、B 采用阻燃屏蔽双绞线,截面积≥1.0mm2

c.电源线采用阻燃BV 线,截面积≥2.5mm2
