海湾隔离模块|隔离器GST-LD-8313接线安装图
2017-04-07 21:36

海湾隔离模块|隔离器GST-LD-8313接线安装图


一,结构特征、安装与布线

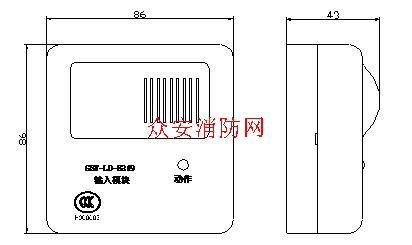

本输入模块的外形尺寸及结构示意图如图1- 32所示。

GST-LD-8313输入模块外形尺寸图

GST-LD-8313输入模块外形尺寸图

                          图1- 32

本输入模块采用明装,进线管预埋及明装安装方式,将底盒安装在86H50型预埋盒上,安装方法如图1- 33,底盒与上盖间采用拔插式结构安装,拆卸简单方便,便于调试维修。

GST-LD-8313隔离模块安装示意图1                    GST-LD-8313隔离模块安装示意图2



   进线管预埋                                          进线管明装

                    图1- 33

底壳安装时应注意方向,底壳上标有安装向上标志(见图1- 34)。

GST-LD-8313隔离模块底壳示意图

GST-LD-8313隔离模块底壳示意图

                        图1- 34


安装方法,一般安装在总线的分支处,可直接串联在总线上,其端子示意图如图2-59:

GST-LD-8313输入模块端子图

                                     GST-LD-8313隔离器接线端子图

其中:

Z1、Z2:无极性信号二总线输入端子

ZO1、ZO2:无极性信号二总线输出端子,动作电流为100mA


布线要求:直接与信号二总线连接,无需其它布线。可选用截面积≥1.0mm2 的阻燃RVS 双绞线。
