一，主要技术指标

（1）工作电压：总线24V

（2）监视电流≤0.8mA

（3）报警电流≤1.8mA

（4）报警确认灯：红色，巡检时闪烁，报警时常亮

（5）使用环境：

  温度：-10℃～+55℃

  相对湿度≤95%，不结露

（6）编码方式：十进制电子编码

（7）外壳防护等级：IP23

（8）外形尺寸：

  直径：100mm，高：56mm(带底座)

二，结构特征、安装与接线

探测器的外形结构示意图如1-1：

JTY-GD-G3型点型光电感烟火灾探测器外形结构示意图

　　　　　　　　　　　　　　　　　　　　　探测器安装方式如图1-1：

JTY-GD-G3型点型光电感烟火灾探测器安装方式图　　　　　　　　　　　　　　　　　　　　　　　　　　　

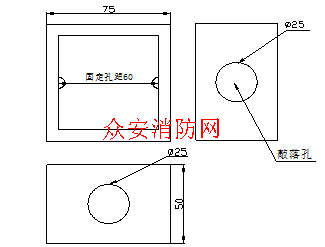

接线盒可采用86H50型标准预埋盒，其结构尺寸外形示意图如图1-3：

86H50型标准预埋盒结构尺寸外形示意图　　　　　　　　　　　　　　　　　　　　　　　　　　　　　

DZ-02探测器通用底座外形示意图如图1-4：

DZ-02探测器通用底座外形示意图

底座上有4个导体片，片上带接线端子，底座上不设定位卡，便于调整探测器报警指示灯的方向。预埋管内的探测器总线分别接在任意对角的二个接线端子上（不分极性），另一对导体片用来辅助固定探测器。待底座安装牢固后，将探测器底部对正底座顺时针旋转，即可将探测器安装在底座上。
