一，结构特征、安装与布线

GST-LD-8301模块的外形尺寸及结构与GST-LD-8319输入模块相同，安装方法也相同，其对外端子示意图如图2- 41：

GST-LD-8301输入输出模块接线端子示意图

其中：

Z1、Z2：接火灾报警控制器信号二总线，无极性

D1、D2：DC24V电源输入端子，无极性

I、G：与被控制设备无源常开触点连接，用于实现设备动作回答确认（也可通过电子编码器设为常闭输入或自回答）

COM、NO：无源常开输出端子（注意：此端子间有微弱检线电流！！！）

NG、 S-、V+、G：：留用

布线要求：信号总线Z1、Z2采用阻燃RVS型双绞线，截面积≥1.0mm2；电源线D1、D2采用阻燃BV线，截面积≥1.5mm2；G、NG、V+、NO、COM、S-、I采用阻燃RV线，截面积≥1.0mm2。

二，应用方法

模块输入端如果设置为“常开检线”状态输入，模块输入线末端（远离模块端）必须并联一个4.7kΩ的终端电阻；模块输入端如果设置为“常闭检线”状态输入模块输入线末端（远离模块端）必须串联一个4.7kΩ的终端电阻。

a.  模块与控制设备的接线示意图如图2- 42(无源常开输入)、图2- 43所示（无源常闭输入)：

GST-LD-8301模块与控制设备的接线示意图1

GST-LD-8301模块与控制设备的接线示意图2

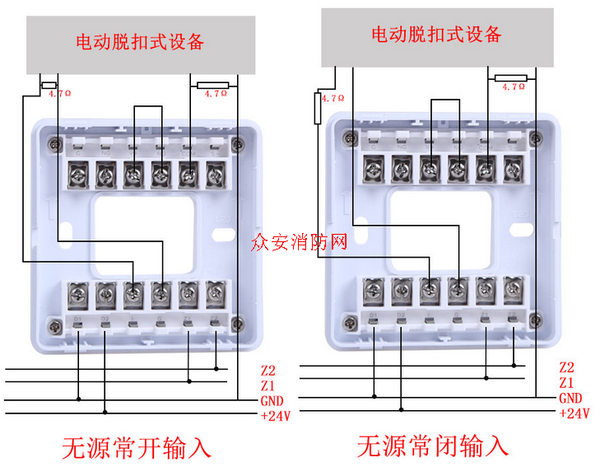

b.  对于需要模块控制24V输出给被控设备时推荐的接线示意图如图2- 44 (无源常开输入)、图2- 45所示(无源常闭输入)：

GST-LD-8301模块控制24V输出给被控设备时推荐的接线示意图1

GST-LD-8301模块控制24V输出给被控设备时推荐的接线示意图2
