海湾输入监视模块接线图GST-LD-8300-海湾消防设备接线图
2017-04-03 21:56

一,结构特征、安装与布线

本模块的外形及结构与GST-LD-8319输入模块相同,安装方法也相同,其对外端子示意如图2- 38图2- 38:

GST-LD-8300输入模块接线端子示意图

海湾输入监视模块接线图GST-LD-8300接线端子示意图

其中:

Z1、Z2:与控制器信号二总线连接的端子

I、G:与设备的无源常开触点(设备动作闭合报警型)连接;也可通过电子编码器设置为常闭输入

布线要求:信号总线Z1、Z2采用阻燃RVS型双绞线,截面积≥1.0mm2;I、G采用阻燃RV软线,截面积≥1.0mm2。


二,应用方法

模块输入端如果设置为“常闭检线”状态输入,模块输入线末端(远离模块端)必须串联一个4.7kΩ的终端电阻;模块输入端如果设置为“常开检线”状态输入,模块输入线末端(远离模块端)必须并联一个4.7kΩ的终端电阻。

GST-LD-8300输入模块与现场设备的接线:

a. 模块与具有常开无源触点的现场设备连接方法如图2- 39所示。模块输入设定参数设为常开检线。

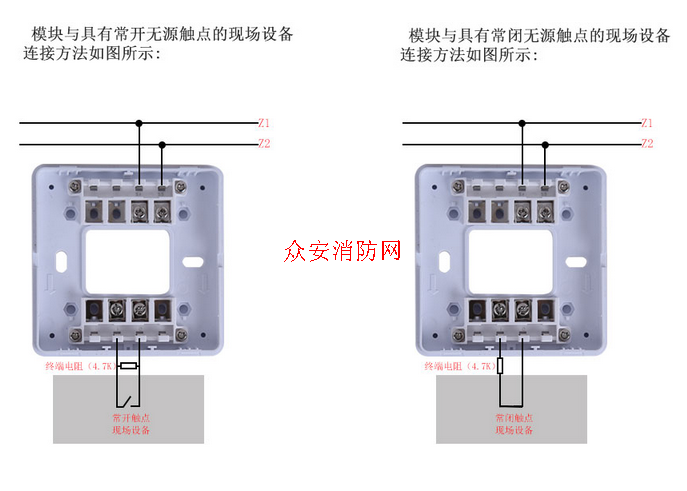

GST-LD-8300模块与具有常开无源触点的现场设备连接方法如图

b. 模块与具有常闭无源触点的现场设备连接方法如图2- 40所示,模块输入设定参数设为常闭检线。

GST-LD-8300模块与具有常闭无源触点的现场设备连接方法如图


三,海湾输入监视模块接线图GST-LD-8300-海湾消防设备现场接线实例图:

海湾输入监视模块接线图GST-LD-8300-海湾消防设备现场接线实例图
