恒业松江云安四总线消防电源监控模块传感器现场问题汇总

2018-06-10 17:40

1.     布线问题

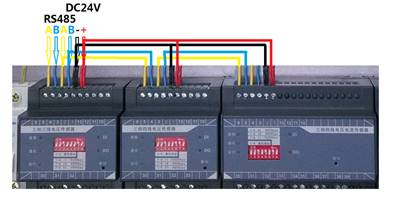

(1)传感器之间连接最好方式为“手拉手”。若布线为多分支,按经验传感器数量不超过20左右,可以正常通讯。

恒业松江云安四总线消防电源监控模块传感器现场1

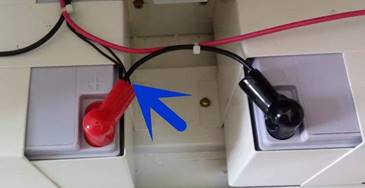

(2)电池检测线安装位置为备电电池正负极连接处,不接此线报电池故障。

恒业松江云安四总线消防电源监控模块传感器现场2

2.     传感器的安装位置

恒业松江云安四总线消防电源监控模块传感器现场3

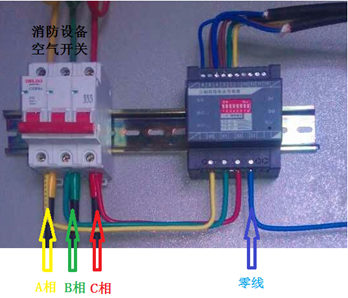

传感器一般安装在配电柜中,位于上闸口开关的下端子,传感器上面端子连到主机,下面端子通过电线并联到配电柜开关的强电端子。

3.     传感器地址波特率设置

传感器正面有8位拨码开关,前6位设置传感器地址,按“8421”码设置地址,第6位是低位;第7、8位设置传感器的波特率,由于主机默认波特率为9600,一般设置为“七上八下”。

恒业松江云安四总线消防电源监控模块传感器现场4


4.     传感器在主机的设置

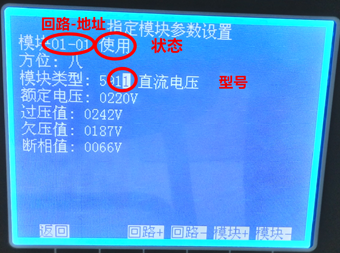

在传感器地址和波特率设置正确下,在“系统设置”菜单的子菜单“模块设置”设置传感器的回路、地址、方位、型号、额定电压等信息。

恒业松江云安四总线消防电源监控模块传感器现场5

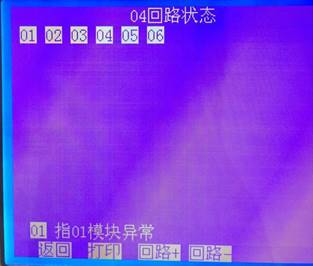

5.     回路状态异常

原因:查看回路板的地址是否有重复;主机与模块或模块之间连线是否正确,供电的24V、RS485AB;

恒业松江云安四总线消防电源监控模块传感器现场6

6.     主机界面中模块状态显示异常

原因:系统设置子菜单有关模块设置与实际模块的状态不一致。模块设置包含模块型号、波特率、地址等。

恒业松江云安四总线消防电源监控模块传感器现场7

7.     系统状态模块状态“反显”(异常)

原因:模块监测的消防设备电源没有上电,双电源设备至少有一个没上电;模块与主机之间没有正常通讯。

恒业松江云安四总线消防电源监控模块传感器现场8

8.     整个系统不稳定时,可在回路板RS-485的AB端子之间并联一个120欧的

匹配电阻。注意:匹配电阻数量不宜多个,否则整个系统会瘫痪。

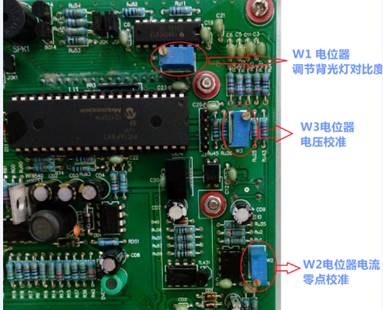

9.     壁挂式主机工作电源电压显示超过242V时,因超过正常工作电压220V的110%,报主电故障。调节电源背面的W3电位器,使显示电压为真实电压或使数值小于242V。

小8点主机调节电源背面的W4电位器,使显示电压为真实电压。

恒业松江云安四总线消防电源监控模块传感器现场9

10.  接线正确,HY5942报故障。检查所用电流互感器的电流比设置是否正确。

11.  方位输入错误,删除汉字。输入“0980”
