鼎信JTW-LD-TS1008F/85缆式线型感温火灾探测器
品牌: 鼎信
型号: JTW-LD-TS1008F/85
类型: 感温电缆
规格: 见详细说明书
材质: 见详细说明书
颜色: 灰色
市场价: 0.0
优惠价: ****
购买数量:
产品详情
产品评论(0)

鼎信JTW-LD-TS1008F/85缆式线型感温火灾探测器



一、JTW-LD-TS1008F/85缆式线型感温火灾探测器概述

    JTW-LD-TS1008F/85缆式线型感温火灾探测器(以下简称探测器)为可恢复式缆式线型定温火灾探测器,报警温度为定温85℃。该产品由信号处理单元、终端处理器、线型温度传感器三部分构成,可配接JB-QB-TS100N等火灾报警控制器。

  主要应用于以下场所:

  电缆设施:电缆隧道、电缆竖井、电缆夹层,电缆桥架等。

  电力设施:配电装置、开关设备、变压器,电抗器等。

  皮带传输设施:运煤、运料皮带,自动化生产线等。


二、JTW-LD-TS1008F/85缆式线型感温火灾探测器特点

布线方便:无极性,二总线,无需单独供电。

强电保护:总线错接AC220V﹢20%防护设计。

通讯可靠:自主设计专用通讯芯片。

低功耗:电源算法智能调控电路模块工作。

可重复使用:在安全温度范围内探测器报警后不损坏线型温度传感器。

高防护等级。


三、JTW-LD-TS1008F/85缆式线型感温火灾探测器技术特性

工作电压:总线16V~28V

工作电流:监视电流≤1.5mA,动作电流≤2mA

报警温度:85℃

探测器类别:缆式、定温、可恢复式、探测型

使用长度:≤200m

防护等级:IP66

线制:与火灾报警控制器无极性二线制连接

壳体颜色灰色:(色号:Pantonecoolgray1U)

适用环境适用温度:-10℃~+50℃

适用湿度(相对湿度):≤95%,不凝露

信号处理单元:安装孔距106.8mm

外形尺寸

信号处理单元:120.0mm×120.0mm×42.5mm

终端处理器:60mm×60mm×30mm

重量:信号处理单元约265克;终端处理器约48克

执行标准:GB16280-2014

四、JTW-LD-TS1008F/85缆式线型感温火灾探测器结构特征与工作原理

  1.信号处理单元与终端处理器外形示意图


JTW-LD-TS1008F/85缆式线型感温火灾探测器


  2.工作原理

  线型温度传感器结构为两根包覆NTC热敏特性材料的金属导体相互绞合在一起,当传感器受热时,NTC热敏特性材料电阻率会发生变化,从而导致两根金属导体间的电阻发生变化;信号处理单元定时检测线型温度传感器阻值的变化,传感器阻值的变化对应温度的变化,当温度达到设定值时发出火灾报警信号。


五、JTW-LD-TS1008F/85缆式线型感温火灾探测器安装与调试

  1.安装

  探测器可以接入火灾报警控制系统中,系统接线图如图


JTW-LD-TS1008F/85缆式线型感温火灾探测器


  2.接线


JTW-LD-TS1008F/85缆式线型感温火灾探测器


信号处理单元接线端子:

  B1、B2:总线输入,无极性。

  红线L1、黑线L2:接线型温度传感器,其中L1接线型温度传感器红色线,L2接线型温度传感器黑色线。

  终端处理器接线端子:

  L1、L2:接线型温度传感器,无极性。

  布线:B1、B2宜采用带护套双绞线,截面积≥1.0mm2。为保证防水性能达到要求,电缆应采用外径为6mm~8mm的护套电缆,并拧紧电缆接头。

  3.布线

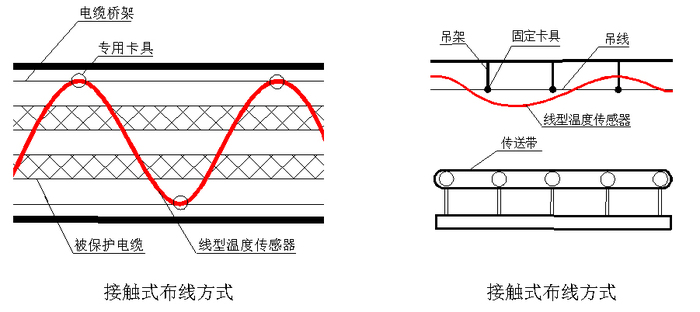

  探测器与被保护对象之间的布置方式一般可采用接触式、悬挂式。其中接触式又可采用正弦波平铺、环绕或直线铺设等方式,使线型温度传感器与被保护对象有尽可能多的接触面积,增加系统的可靠性,接触式布线方式如图所示。悬挂式将线型温度传感器用固定支架悬挂在被保护对象的周围,用于在被保护对象发生火灾,其周围温度升高时的火灾报警,悬挂式布线方式如图


JTW-LD-TS1008F/85缆式线型感温火灾探测器

  4.调试

  探测器地址设定后,接入线型温度传感器及终端处理器,连入控制器。注册操作后,检查探测器工作状态,运行指示灯应处于正常巡检闪亮状态。短接信号处理单元内的“故障”测试插针,探测器上报故障信息,故障指示灯常亮。短接信号处理单元内的“火警”测试插针,探测器上报火警信息,火警指示灯常亮,控制器发出火警信号。测试结束后,将测试插针插接在“正常”状态。然后通过控制器进行复位操作,探测器恢复正常巡检状态。


六、JTW-LD-TS1008F/85缆式线型感温火灾探测器使用与操作

  1.参数设置

  将线型感温探测器和TS-BM-9502电子编码器连接后即可对设备信息写入或读出。设备信息包括以下内容:


  2.指示说明

   运行:绿色,运行时闪亮(周期约6s);火警:红色,报警时常亮;故障:黄色,故障时常亮。


七、JTW-LD-TS1008F/85缆式线型感温火灾探测器故障分析与排除

  通信故障:检查总线电压是否正常,接线是否连接牢固。

  输出断路、短路故障:检查线型温度传感器接线是否牢固,检查线型温度传感器绝缘阻值是否正常。


八、JTW-LD-TS1008F/85缆式线型感温火灾探测器维护保养

  探测器应在即将调试前安装,安装前应采取相应的防尘、防潮、防腐蚀措施。

  探测器安装结束后若需进行测试或维护,应先通知相关部门,以免造成不必要的报警联动。

  定期进行模拟试验,测试探测器是否工作正常。
